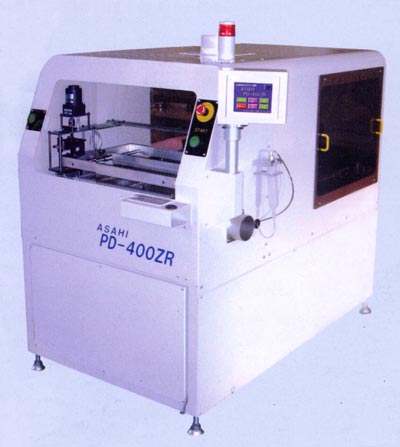

ＰＢフリー対応全面フローハンダ付装置 Ｐｂフリー対応の、セル生産用で、後付け工程やＢ面フロー基板（ロングリードも可）に適したハンダ付け装置です。 パレットを使用して、誰にでも簡単操作・段取り換えができます。 従来のＤＩＰ槽に比べて、小型で省スペース、レイアウト変更自在、対象基板を選ばず、メンテも機種変更が容易です。 大きな基盤に対応できるように、新機種も登場。 全面フローハンダ付装置の特徴 特徴その１： パレットを製作することにより、従来のポイントハンダ付機の様なノズルの交換が不要になりました。 機種変更による段取り替えが誰にでも行え、時間も短縮。　混流生産にも対応。 特徴その２： セル生産用で小型、コンパクト設計で省スペース。設置場所を選ばずレイアウト変更にも容易に対応。 特徴その３： リフローＤＩＰ基板、Ｂ面ＤＩＰ基板、ロングリードにも対応できる。対象基板を選ばない。 特徴その４： ポイントスプレーフラクサー、プリヒーターなど豊富なオプションを用意。 特徴その５： 基板のデザインに応じて多彩なハンダ条件を選べる 特徴その６： ハンダ槽錫食われ対策として、バス、ダクトには窒化処理をしています。 Ｄ-４００ＺＲ全面フローハンダ付装置 装置の大きさ、重量 全幅 １０５０mm 奥行 １５８０mm 高さ １４００mm　(シグナルタワー含まず) 重量 ３７５Ｋｇ　（ハンダ含まず） ハンダ容量約２８０ｋｇ 電気消費 １７ＫＶＡ 対象基板・パレット有効寸法 幅 １００mm〜３１０mm 長さ １００mm〜４１０mm 基盤下 ４０mm Ｄ-５００ＺＲ全面フローハンダ付装置 装置の大きさ、重量 全幅 １１５０mm 奥行 ２１５０mm 高さ １４００mm　(シグナルタワー含まず) 重量 ５００Ｋｇ　（ハンダ含まず） ハンダ容量約４８０ｋｇ 電気消費 ２２ＫＶＡ 対象基板・パレット有効寸法 幅 １００mm〜４６０mm 長さ １００mm〜５１０mm 基盤下 ４０mm Ｄ-２５０ＺＲ全面フローハンダ付装置の仕様 装置の大きさ、重量 全幅 ７６５mm 奥行 １１２０mm 高さ １５００mm 重量 １８０Ｋｇ　（ハンダ含まず） 対象基板・パレット有効寸法 幅 １００〜２９０mm 長さ １００〜４１０mm 基板下 ２５mm 移送部(上下機構含む) 移送動作 基板挿入位置(部分スプレーフラクサー装置)→ ハンダ付位置→ 基板挿入位置(部分スプレーフラクサー装置) 基板右奥上下ストローク 75mm(MAX) 基板左手前上下ストローク 75mm(MAX) 速度設定範囲 7.2rpm〜100rpm(60Hz)　: 40mm/min〜576mm/min 6.0rpm〜83.3rpm(60Hz) : 32mm/min〜480mm/min 中間速度変更 フォトセンサーにて切り替え ハンダ槽部 １槽１ポンプ式   ハンダ容量 約250kg(鉛フリーハンダ) ヒータ容量 9.8kw 噴流モータ ３相 AC200V 200W インバータ制御 ハンダ槽材質 SUS316L SP処理 制御部 カレンダータイマー ハンダ槽温度調節器(１台)常温〜300℃設定 ハンダ付け時間タイマー(0秒〜30秒) 自動/手動スイッチ リセットスイッチ 昇降動作選択スイッチ 個別動作スイッチ 噴流モータ回転数設定機(インバータ制御) 溶解完了ランプ 原点位置ランプ ハンダ温度高温異常ランプ ハンダ温度低温異常ランプ 動作異常ランプ スタートスイッチ(スイッチＢＯＸ) 非常停止スイッチ(スイッチＢＯＸ) カタログのご請求はこちらから ご希望の方、さらに詳しく知りたい方へ、無料カタログを進呈いたします。 カタログの申し込みはこちらをクリックしてください。 お問い合わせは・・・ ©2003-2007 Osakadenshi Co., Ltd. All rights reserved.
